液压站组成及工作原理

　　液压站又称液压泵站，是各类液压装置以液压为动力核心的工作系统，根据工作要求向装置中各动作执行元件(如：液压缸、马达等)提供可控制方向、压力及流量的压力介质，通过管路传输，装置便可实现各种设定的动作和工作循环；由于各类液压装置控制要求的多样性，本公司根据用户具体需求进行专业设计、集成。
　　液压站一般由电机泵组、集成块或阀组合、油箱及电气盒等组合而成。各部件功能为：
　　 1、电机泵组：装有电机和油泵，是液压站的动力源，将机械能转换为液压油的压力能。
　　 2、集成块：由液压阀及通道体组装而成，对液压油实行方向、压力和流量调节。
　　 3、阀组合：板式阀装在立板上，板后管连接，与集成块功能相同。
　　 4、油箱：板焊的半封闭容器，通常装有过滤网、空气滤清器等，用来储油、油液冷却及过滤。
　　 5、电器盒：分两种形式。一种设置外接引线的端子板，另一种配置了全套控制电器。
　　液压站的工作原理：电机带动油泵旋转，泵从油箱中吸油供油，将机械能转换为液压油的压力能。液压油通过集成块（或阀组合）实行方向、压力及流量调节后，经外接管路至机械的液压缸或液压马达中，从而控制执行机构方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。

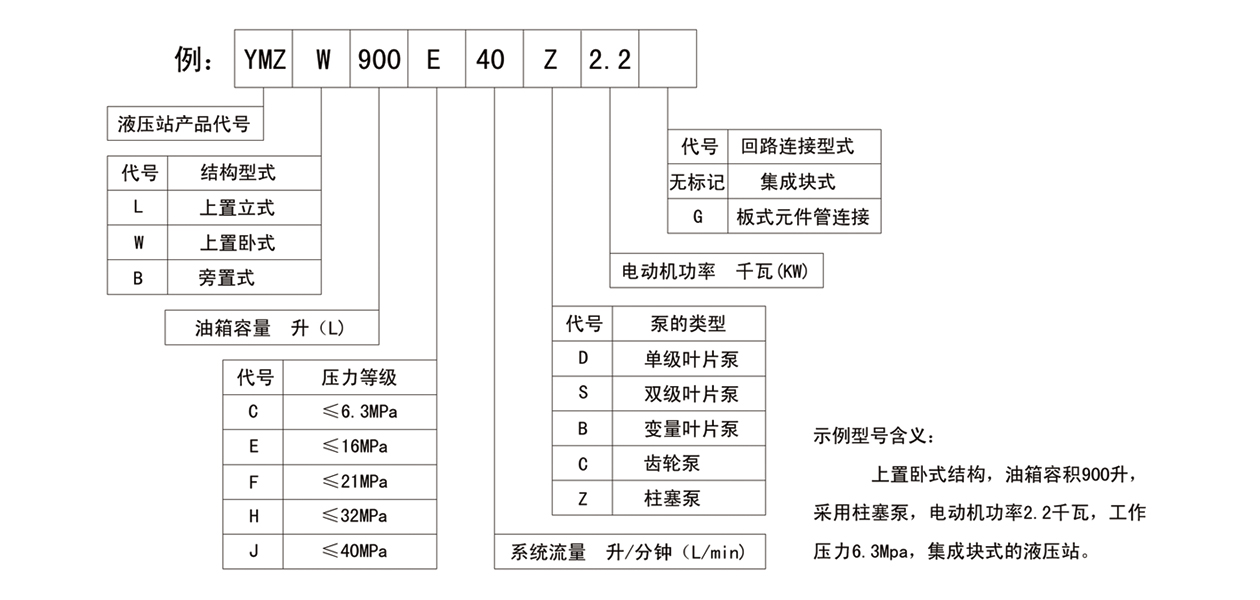

　　YMZ系列液压站可用由代号组成的型号表示。编制型号时，请选择代表您所需要特征的代号，并把它们按下例所示顺序列出。如所选择参数超出给定范围，请与我公司技术部门联系。

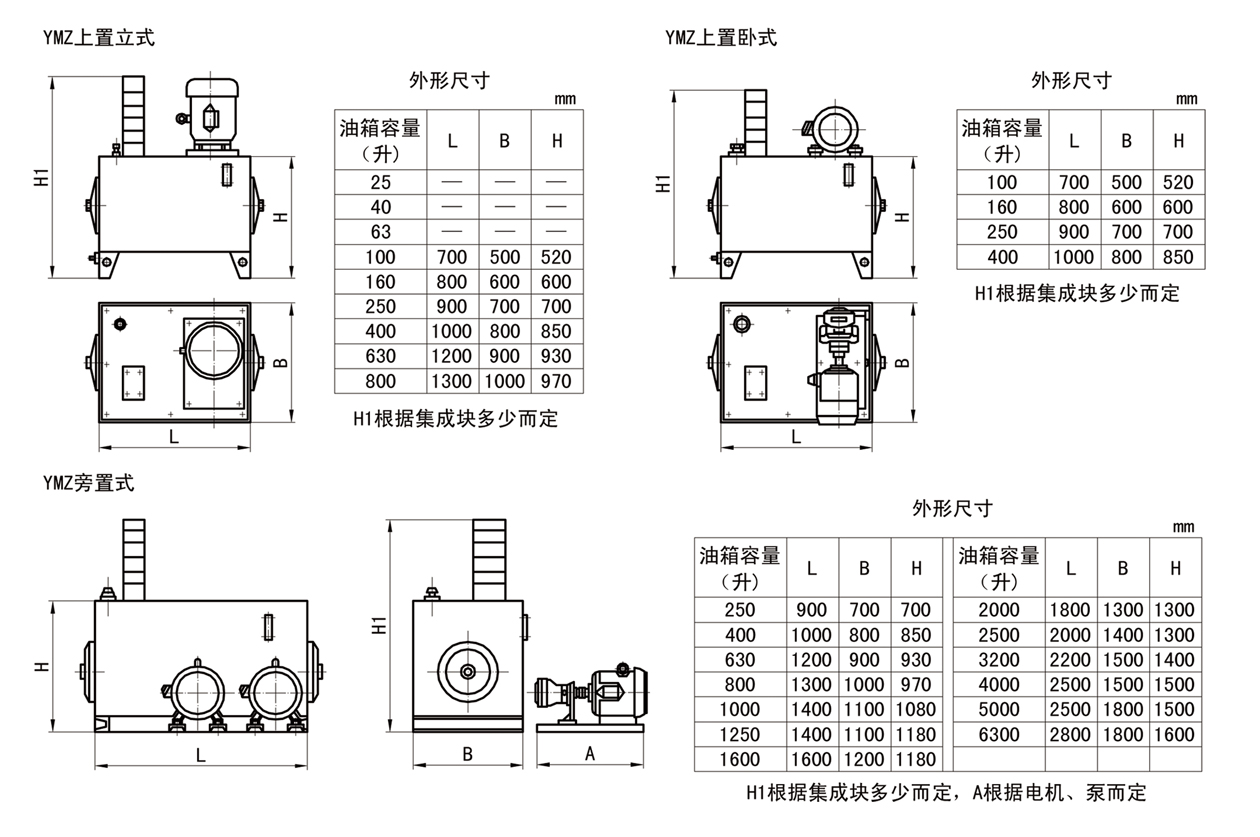

YMZ系列液压站外形尺寸

液压站使用与调整

　　1、液压站用油及工作条件
　　推荐采用32#和46#抗磨液压油。最适宜的油温为30℃- 55℃，当油温低于15℃或大于60℃时禁止运行，为调节油温可事先加热或冷却。
　　液压油一般使用1-6个月应更换一次，并清洗油箱，去除污垢尘埃。
　　液压传动最忌讳油液变脏变质，否则尘埃粘在吸油过滤器上，噪音加剧，油泵寿命降低，所以要经常保持油液洁净。
　　2、外接控制线引入及阀控制电压
　　外接电气控制线由电气盒引入，请特别注意电机转向应与油泵上所标识的箭头方向一致。
　　电磁阀的控制电压：交流电磁铁一般为-220V，直流电磁铁为24V，控制电压必须与电磁铁标牌所示相一致。对于带记忆元件的电磁阀应短时通电。
　　3、油泵电机的启动
　　液压站的油泵电机启动与其他机械一样，要求空载（卸荷）启动，待短暂运行后，再行加载工作，一般情况下，工作过程中不宜频繁启、闭电机。
　　在低温启动时，需调整溢流阀为1/2的额定压力，再反复点动电机，使溢流阀全溢流，给液压油加温，待温度升高至20℃左右，再投入正常运行。（有加热器的可直接加热升温）
　　4、一般配机调整顺序
　　(1) 将液压站擦拭清理干净后安装，用地脚螺钉固定（小容量液压站可直接放在地板上），调平清洗后注油。
　　(2)参照液压原理和液压管路图铺设管路。
　　(3)参照电气原理图引入电气控制线。
　　(4)将全部压力阀调节手柄放松（一般为逆时针旋转），点动电机，检查转向，确保转向正确。
　　(5)启动电机，对于定量泵系统需调节溢流阀，对于变量泵先调节流量再调节溢流阀至系统使用压力，注意消除外接管路漏油。
　　(6)依次调整压力阀、流量阀到规定状态，手动电磁换向阀，检查执行机构动作是否正确。
　　(7)用电气调试循环，检查主机动作是否正常。
　　(8)调试电气、液压挡铁至规定位置，确保行程发信。
　　(9)用电气调试循环，调节流量阀，保证运动速度，完成规定循环。
　　(10)用电气半自动循环，连续运行半小时，确认无误，力量、速度满足要求，即可加入半自动或自动循环正常工作。
