产品介绍

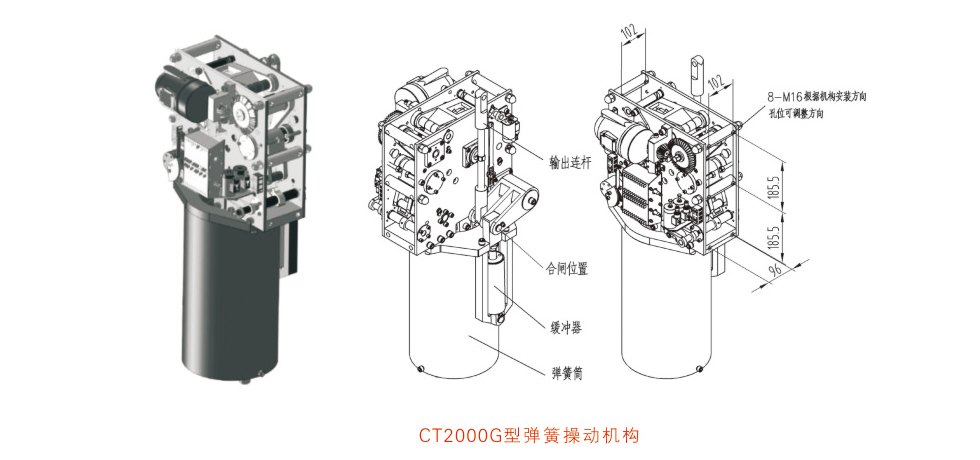

　　CT2000G型弹簧操动机构为对称式夹板主体结构，分闸与合闸弹簧为共筒方式布置，采用了分合闸锁扣挚子合分互挚锁 定集成技术，合闸锁定和分闸脱扣只能唯一动作，机械性能稳定可靠，具有体积小，结构简捷，安装方便等优点，适合于为126kV~ 252kV六氟化硫高压断路器配套。
产品引入标准
　　◆ GB1984-2003交流高压断路器
　　◆ GB3309-1989高压开关设备常温下的机械试验
　　◆ GB11022-1999 高压开关设备和控制设备标准的共用技术要求
　　◆ IEC60056（1987）《 高压交流断路器》
　　◆ DL/T402-2007交流高压断路器订货技术条件
工作环境和条件
　　周围空气温度：-30~40℃
　　海拔高度：≤3000m
　　风速：≤34m/s
　　地震设防烈度：9度
　　空气相对湿度：日平均小于95%
　　无经常性的剧烈震动
产品的主要技术特点
　　◆ 输出功率大、机械性能稳定可靠；
　　◆ 储能分合闸弹簧共筒方式布置，体积小；
　　◆ 分合闸控制特性稳定，抗强磁场干扰能量强；
　　◆ 分合闸电磁铁触发电流≤2A；
　　◆ 分合闸挚子互挚锁定集成技术，分合闸状态稳定可靠；
　　◆ 可方便进行分合闸速度和时间的调整；
　　◆ 可方便地配合断路器进行缓冲特性的调整；
　　◆ 可采用水平或垂直的方式安装；
　　◆ 免维护，机械寿命5000次。
产品型号内容介绍
机械参数表
额定参数
行程 mm
100 士 1
主输出轴转角
45 士 1°
储能参数（单相交直流两用型电机）
600W 220V DC/AC
分闸时间
30 士 3 ms（可调）
合闸时间
70 士 10 ms（可调）
分闸速度
5 士 0.5 m/s（可调）
合闸速度
3 士 0.5 m/s（可调）
额定合闸输出功
2000J - 4000J
额定分闸输出功
1000J - 2000J
额定储能时间
≤ 15s
额定操作顺序
O - 0.3s - CO - 180s - CO
机械操作寿命
5000次
操动机构质量
185kg


电气设备参数表
项目
额定参数
电磁铁线圈
电压
DC 220V
电流
DC 2A
电阻
100 土 5 Ω
储能电机
电压
220V DC/AC
功率
600 w

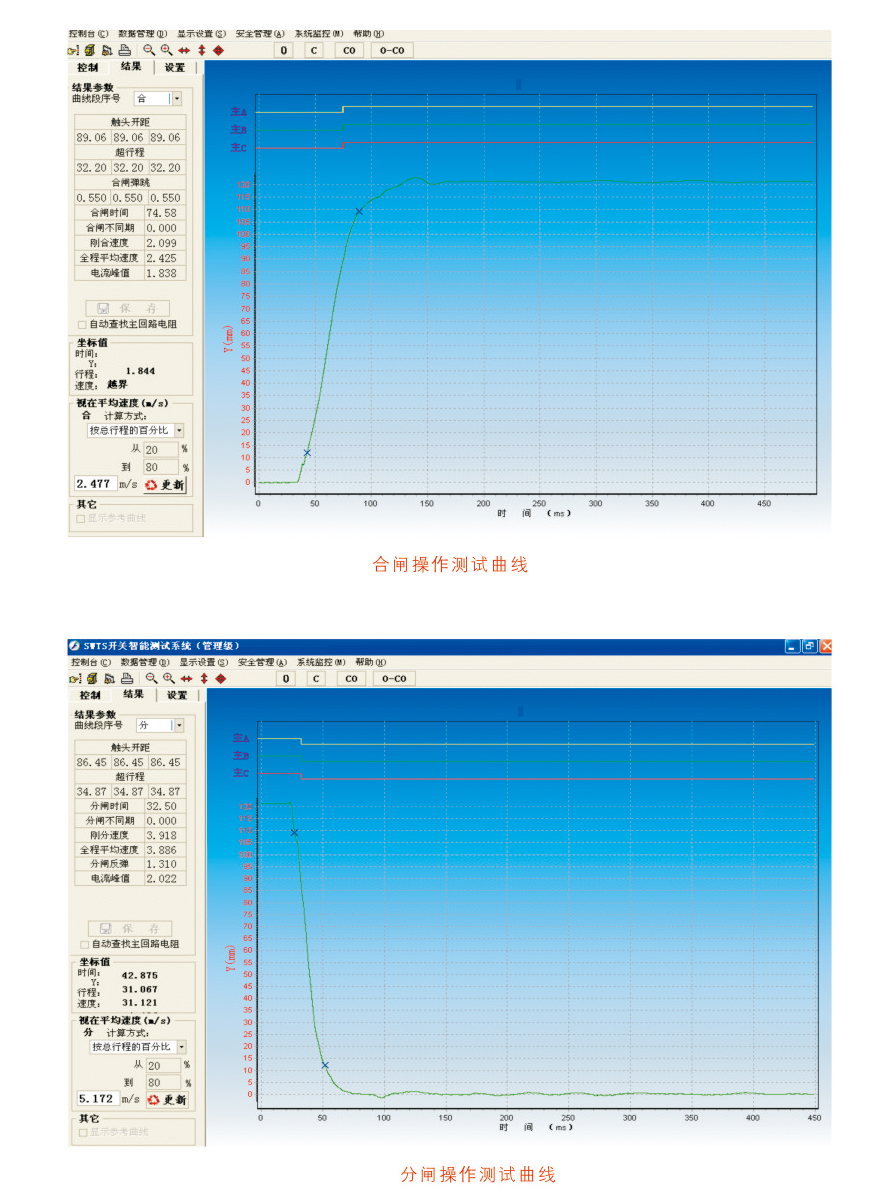

产品测试曲线

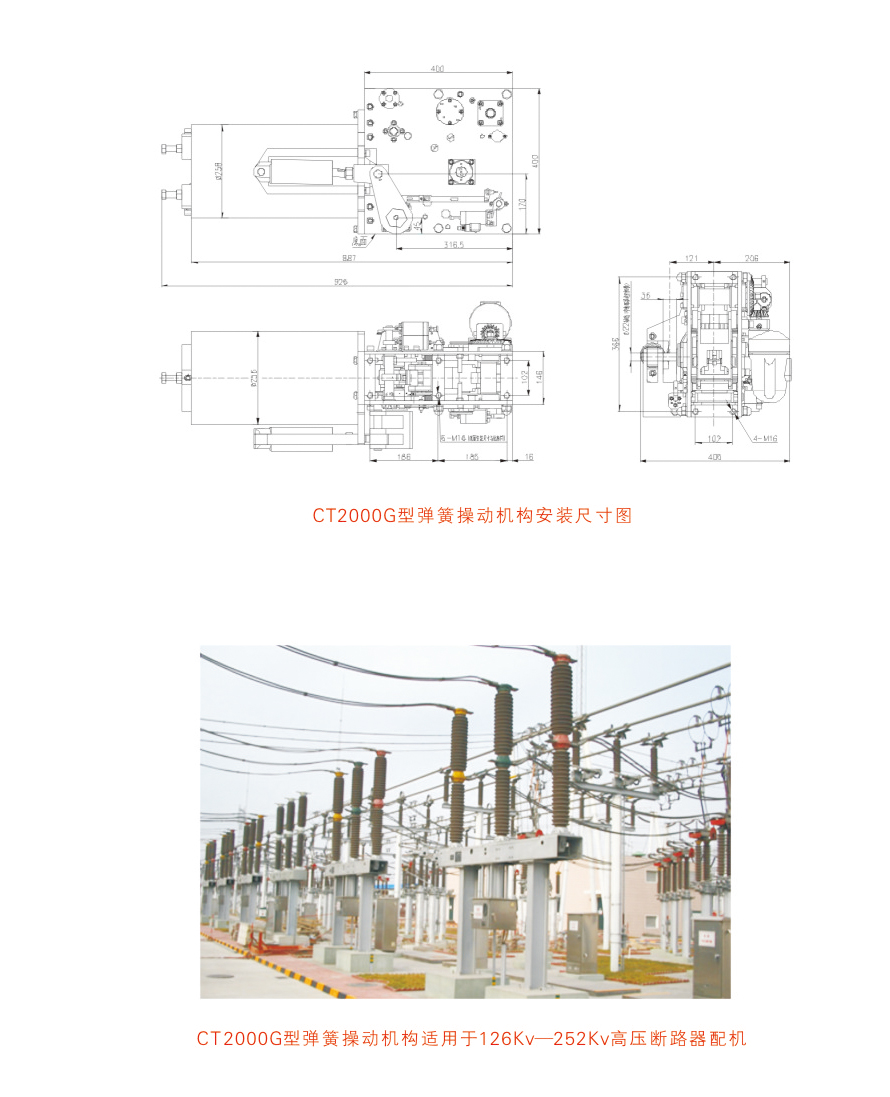

安装尺寸图
