CY2型液压弹簧操动机构 |
|
主要技术指示 |
技术参数表 |
项目 |
额定参数 |
额定工作压力 |
38.7 MPa |
分闸时间 |
35 士 5 ms |
合闸时间 |
45 士 5 ms |
分闸速度 |
5.5 士 0.5 ms |
合闸速度 |
4 士 0.5 ms |
分闸操作功 |
1600J - 2000J |
合闸操作功 |
800J - 1200J |
额定操作顺序 |
O - 0.3s - CO - 180s - CO |
行程 |
100 士 1 mm |
重量 |
175 KG |
机械寿命 |
10000 次 |
|
压力整定值 |
项目 |
参数（mm） |
安全阀启动压力 |
72 士 1 |
额定压力(最高压力和停泵压力) |
70 士 1 |
起泵压力 |
67 士 1 |
重合闸闭锁报警压力 |
66 士 1 |
重合闸闭锁压力 |
64 士 1 |
合闸闭锁报警压力 |
46 士 1 |
合闸闭锁压力 |
44 士 1 |
分闸闭锁报警压力 |
29 士 1 |
分闸闭锁压力 |
27 士 1 |
储能时间 |
≤ 1.5 min |
|
|
|
操作耗油表 |
项目 |
参数 |
操作耗油量 mm |
液压弹簧操动机构储能系统静置24h碟簧释放量 |
≤ 2 |
断路器单分一次储能缸下降量(碟簧释放量) |
≤ 18 |
断路器单合一次储能缸下降量(碟簧释放量) |
≤ 15 |
|
电气设备参数表 |
项目 |
额定参数 |
电磁铁线圈 |
电压 |
DC 220V |
电流 |
DC < 2A |
电阻 |
117 土 3 Ω |
储能电机 |
电压 |
DC 220V |
功率 |
470 w |
|

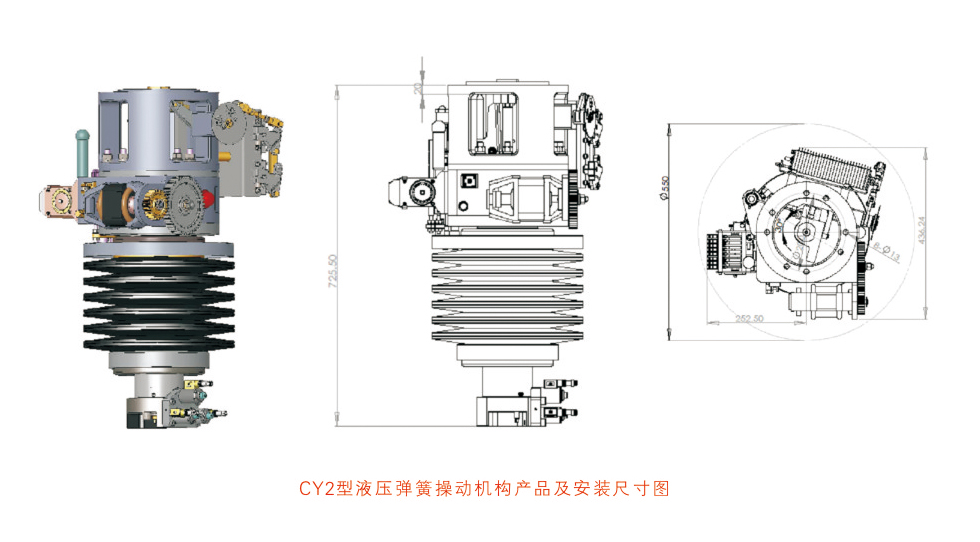

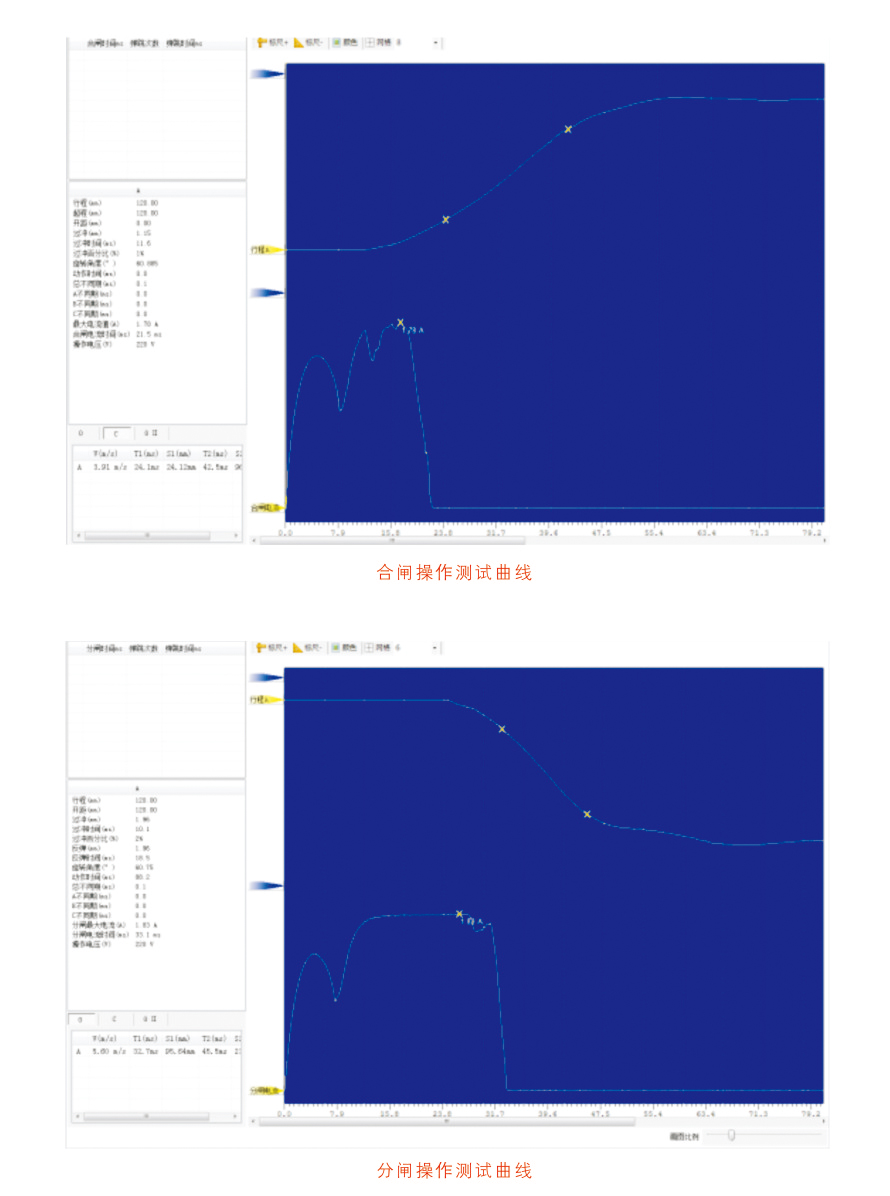

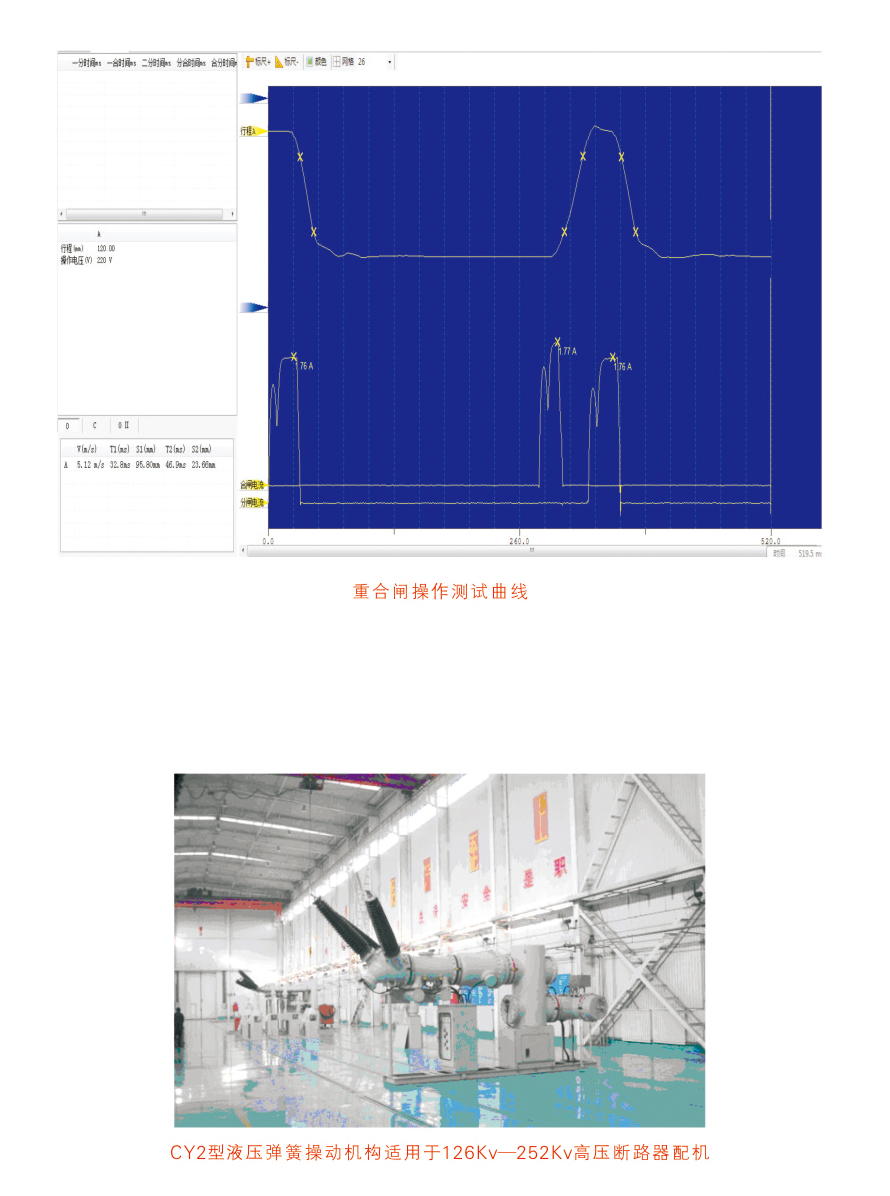

产品测试曲线 |
|
|
